駿業行

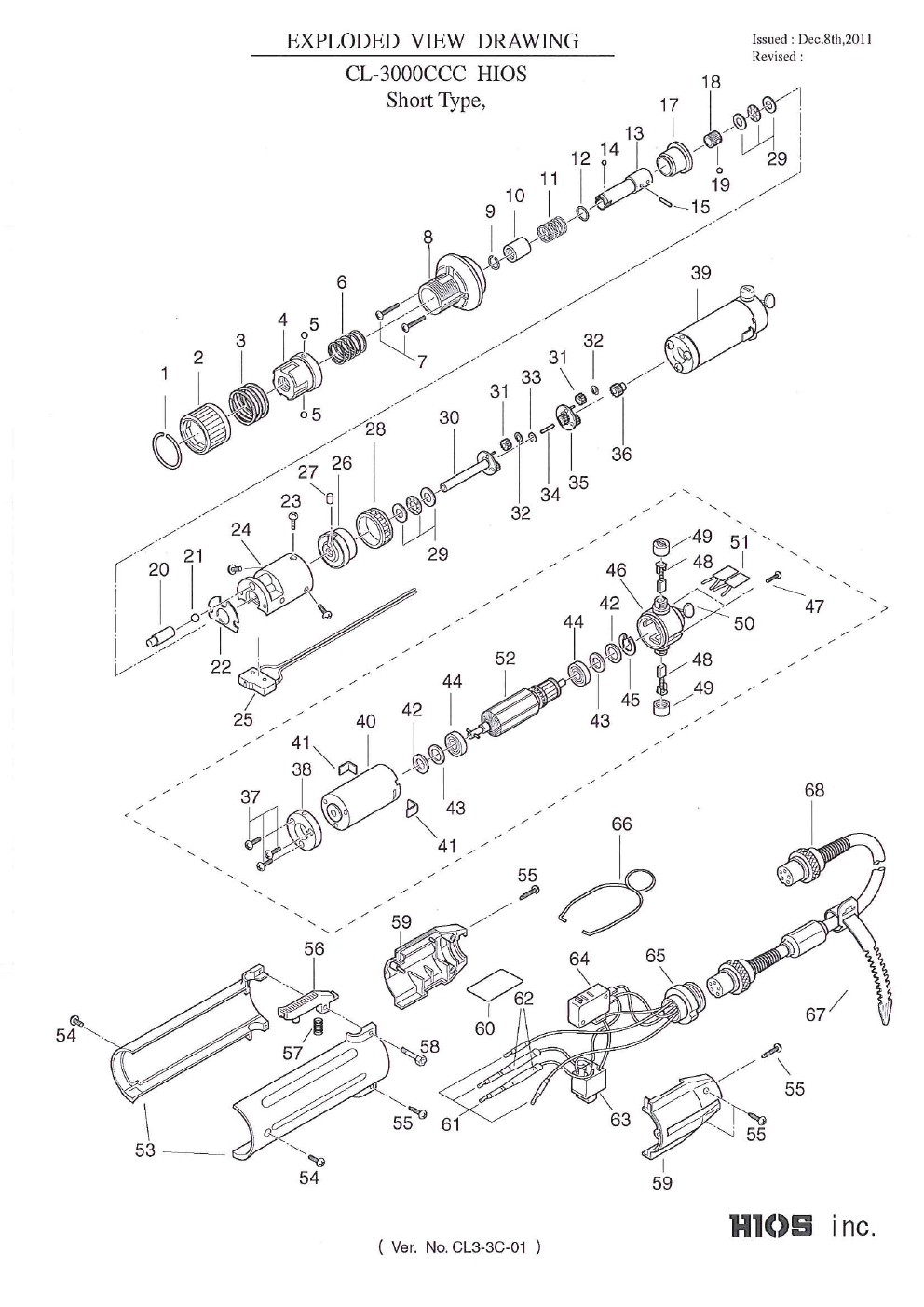

HIOS CL-3000零件表
編號	名稱	型號	編號	名稱	型號
	傳動部份編號1 - 36(不含編號25)	CL3-TM		上齒輪組	CL4-3310
	扭力調整螺母編號1 - 5	CL4-NT
			35	齒輪座	CL4-0310
1	介環	CL4-0010	36	主齒	CL4-0320
2	扭力調整頭	CL4-0020
3	彈簧	CL4-0030		馬達組件	—
4	嵌套	CL4-0040
5	鋼珠Ø3.0	BALL-03	37	螺絲	STP30X050
			38	嵌板	CL4-0350
6	扭力彈簧Ø1.2藍色	CL3-0060	39	馬達	CL3-0360
	扭力彈簧Ø1. 0金色	CL3-0060-1	40	轉子外売	—
7	螺絲	STP26X100		------------------	—
8	扭力螺旋	CL3-0080	42	介片	CL4-0370
9	介環	CL4-0090	43	轉子調整介片0.1	CL4-0380-1
10	套筒	CL4-0100 (CL4-0101)		轉子調整介片0.2	CL4-0380-2
11	彈簧	CL4-0110
12	介環	CL3-0620		電機端蓋組	CL3-3400
13	批嘴夾頭	CL3-0130 (CL3-0131)
14	鋼珠Ø2.0	BALL-02	44	馬達軸承	CL4-0450
15	固定銷	SR20X070	45	擋圈	CL4-0390
16	螺絲	SH30X025	46	馬達蓋	CL3-0400
17	下離合器	CL3-0160	47	螺絲	STP17X100
18	下離合器軸承	CL3-0630
			48	碳刷	A45-0420
19	鋼珠	—	49	碳刷帽	A45-0430
	齒輪部分 20 - 36 (不含 25)	CL3-GR	50	電容	CL4-0441
			51	轉子	CL3-0460
20	頂軸(刹車)	CL4-0180	52	外売	CL3-0471
21	鋼珠Ø5.0	BALL-05	53	螺絲	STP26X060
22	頂軸固定夾	CL4-0200	54	螺絲	STPB26X120
23	螺絲	STP26X050	55	開關彈簧	CL4-0510 (CL4-0511)
24	齒輪箱	CL3-0210	58	螺絲	CL4-0521
25	限位元開關	CL4-0230		開關組	CL3-SW1
26	離合器	CL3-0240	59	開關外売	CL3-0531
27	凸齒輪	CL4-0250	60	標牌	CL3-0540
28	離合軸承	CL3-0640 (CL3-0641)	61	接線頭	CL4-0550
			63	正反轉開關	CL4-0560
29	軸承	CL4-0170	64	啟動開關	CL4-0570
			65	五芯杆頭	CL4-0580
	主傳送齒輪組30 - 32	CL4-3260	66	掛鉤	CL4-0594
			67	鬆口帶	CL4-0600
30	主傳動軸	CL4-0260	68	電源線	CL4-0611
31	小齒輪	CL4-0270
32	齒輪扣環	CL4-0280
33	介片	CL4-0290
34	中心銷	CL4-0300
